Aplikace:
Tento magnetický upínač je navržen pro použití na soustruzích a brousících strojích. Montáž je prováděna prostřednictvím zadní strany upínače. Magnety MAGTurn s jemným pólováním mají oproti verzi s hrubým pólováním nižší upínací sílu, ale i nižší magnetické pole. Jsou proto vhodné i pro tenké obrobky menších rozměru, nebo pro aplikace, kde je nižší tloušťka magnetického pole vyžadována.
Konstrukce:

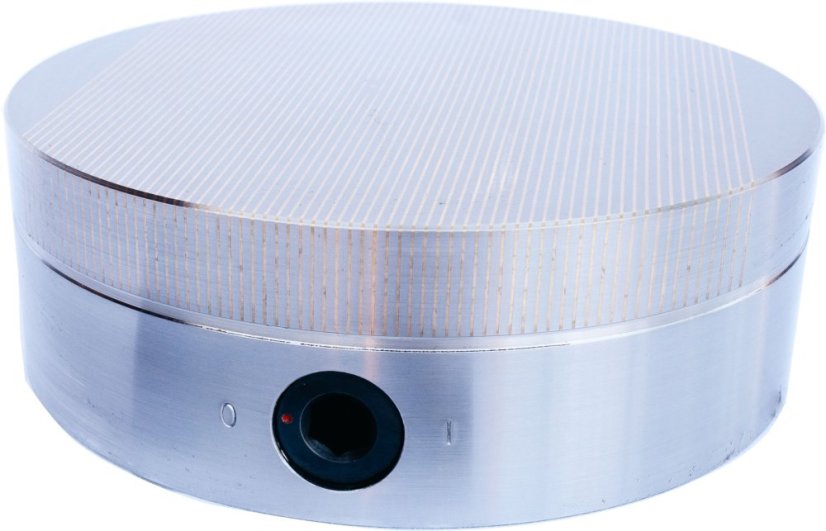

Permanentní magnetické upínače MAGTurn. využívají neodymové magnety s vysokou upínací silou. Aktivace/deaktivace systému je prováděna manuálním přestavením páky o 180°. Na přání může být magnet vyrobený s krokem přestavení 2x 360°, který umožňuje plynulejší regulaci. Přestavení je prováděno standardně přiloženým imbusovým klíčem. Vrchní deska je tvořena ocelovými a izolačními nerezovými lamelami. Na spodní straně upínače je zhotoveno osazení a sada otvorů pro snadnou instalaci na obráběcí stroj.
Hlavní charakteristiky:
- Nadstandardně vysoká upínací síla
- Rovnoměrné rozložení vrchní desky
- Vyvážený magnetický tok
- Téměř nulový magnetismus vrchní desky v deaktivovaném stavu
- Redukovaný zbytkový magnetismu na vrchní ploše v deaktivovaném stavu
- Voděodolná konstrukce vrchní desky
- Robustní základová deska, obrobena z jednoho kusu materiálu, stabilní bez vnitřního pnutí.

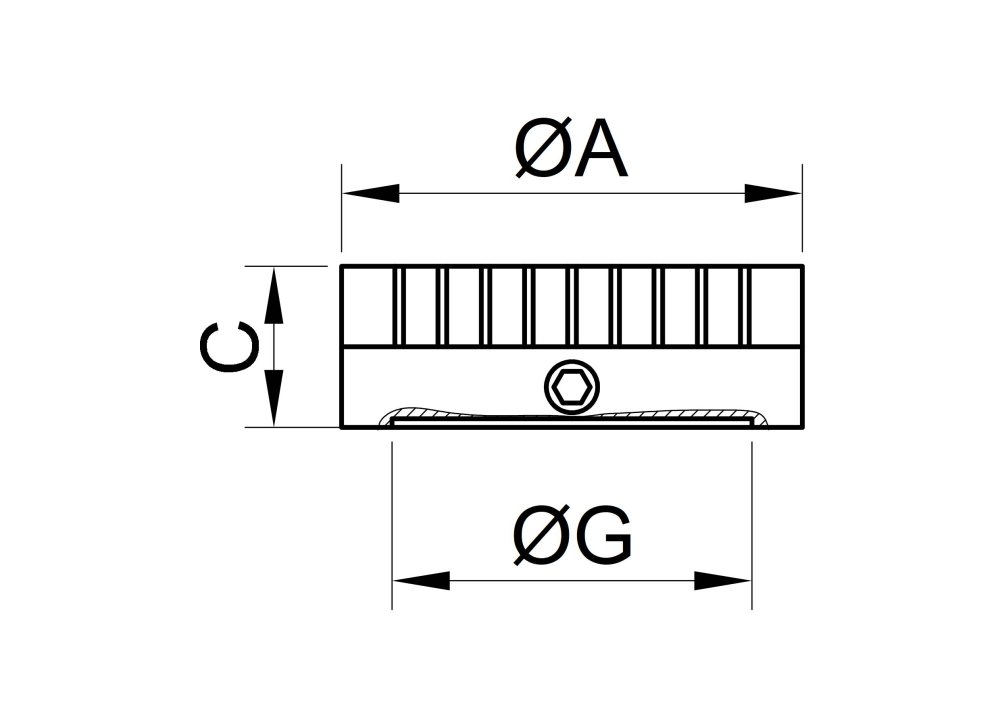

| Typ |
ØA mm |
C mm |
Pólování mm |
Hmotnost Kg |
|
1212-0010 |
Ø100 |
50 |
0.5-1.4 |
3 |
|
1212-0013 |
Ø130 |
50 |
0.5-1.4 |
5 |
|
1212-0015 |
Ø150 |
50 |
0.5-1.4 |
7 |
|
1212-0016 |
Ø160 |
57 |
0.5-1.4 |
9 |
|
1212-0020 |
Ø200 |
57 |
0.5-1.4 |
15 |
|
1212-0025 |
Ø250 |
57 |
0.5-1.4 |
20 |
|
1212-0030 |
Ø300 |
62 |
0.5-1.4 |
31 |

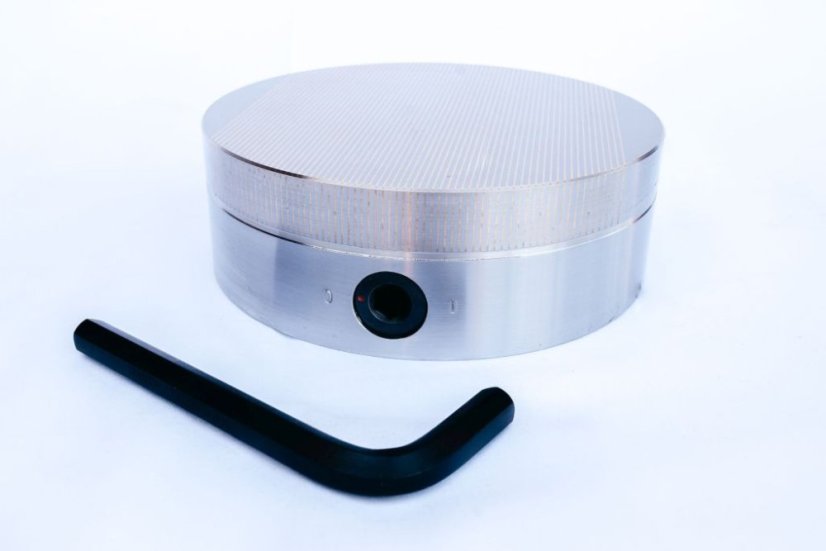

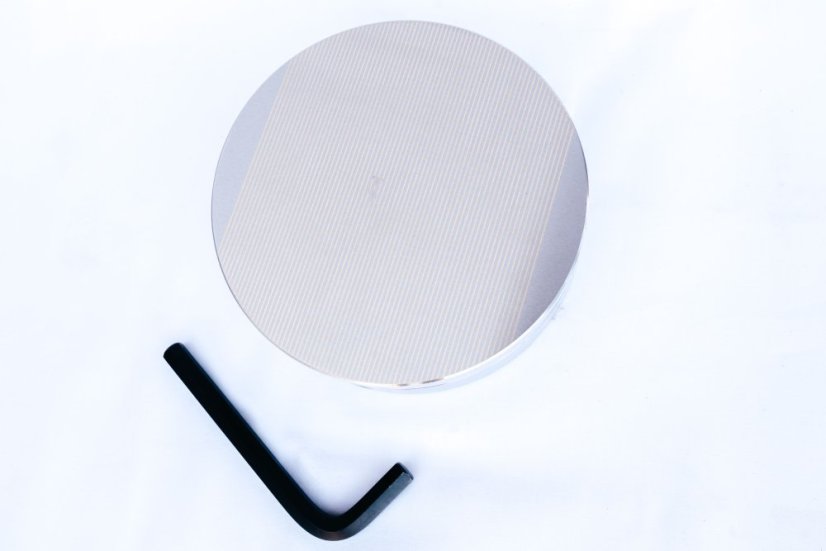

Standardně jsou magnety dodávány s ovládacím imbusovým klíčem.
| Upínací síla | 11 Kg/cm2 |
|---|---|
| Verze | nerez/ocel |
| Upínací síla | 11 Kg/cm2 |
|---|---|
| Verze | nerez/ocel |
