Obdélníková deska s hrubým pólováním - mosaz / ocel

Další fotky (2)

Vyrobeno v České republice Různé rozměry

Cena

od 24 500 Kč bez DPH (29 645 Kč s DPH)

Výrobce

MAG Centrum s.r.o.

Kód produktu

1131

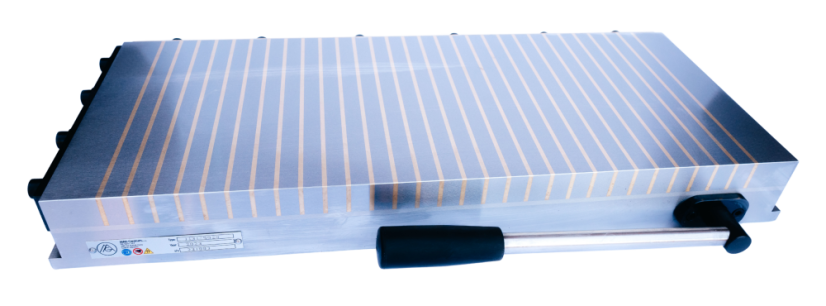

Manuálně ovládaný permanentní magnet pro frézování s hrubými póly. Více

Přidat do oblíbených Přidat do porovnání Doprava a platba

Popis

Aplikace:
Magnetický upínač je vhodný pro těžké obráběcí operace (např. frézování). Díky nadstandardně
vysoké upínací síle je dosahováno vysoké upínací síly i na malých a tvarově složitých obrobcích
s neopracovaným povrchem.

Konstrukce:

Permanentní magnetické upínače MAGMill. využívají neodymové magnety s vysokou upínací silou.
Aktivace/deaktivace systému je prováděna manuálním přestavením páky o 180°. Přestavení je
prováděno standardně přiloženým imbusovým klíčem, na přání může být magnet vybaven
permanentní ovládací pákou. Vrchní deska je tvořena kombinací mosazných a ocelových lamel.

Hlavní charakteristiky:

Nadstandardně vysoká upínací síla
Dlouhá životnost celokovové desky
Rovnoměrné rozložení vrchní desky
Vyvážený magnetický tok
Redukovaný zbytkový magnetismu na vrchní ploše v deaktivovaném stavu
Voděodolná konstrukce vrchní desky
Robustní základová deska, obrobena z jednoho kusu materiálu, stabilní bez vnitřního pnutí.

Typové číslo	A mm	B mm	G mm	C* mm	Typ pólování mm	Hmotnost Kg
1131 - 2515	250	150	266	56	3-12	16,5
1131 - 3015	300	150	316	56	3-12	19,8
1131 - 3515	350	150	366	56	3-12	23,1
1131 - 4515	450	150	466	56	3-12	29,7
1131 - 3020	300	200	316	56	3-12	26,4
1131 - 4020	400	200	416	59	3-12	37,1
1131 - 4520	450	200	466	59	3-12	41,7
1131 - 5020	500	200	516	59	3-12	46,3
1131 - 6020	600	200	616	59	3-12	55,6
1131 - 4025	400	250	416	59	3-12	46,3
1131 - 5025	500	250	516	59	3-12	57,9
1131 - 6025	600	250	616	59	3-12	69,5
1131 - 3030	300	300	316	59	3-12	41,7
1131 - 4030	400	300	416	62	3-12	58,4
1131 - 5030	500	300	516	62	3-12	73,0
1131 - 6030	600	300	616	62	3-12	87,6
1131 - 8030¹⁾	800	300	816	62	3-12	116,8
1131 - 4040	400	400	416	62	3-12	77,9

Standardně jsou magnety dodávány s ovládacím imbusovým klíčem, ocelový a mosazný boční doraz a originální eloxované hliníkové upínky

* tolerance výšky magnetických desek (rozměr „C“) je +/- 2 mm.

¹⁾Aktivace magnetu je prováděna 2 pákami.
