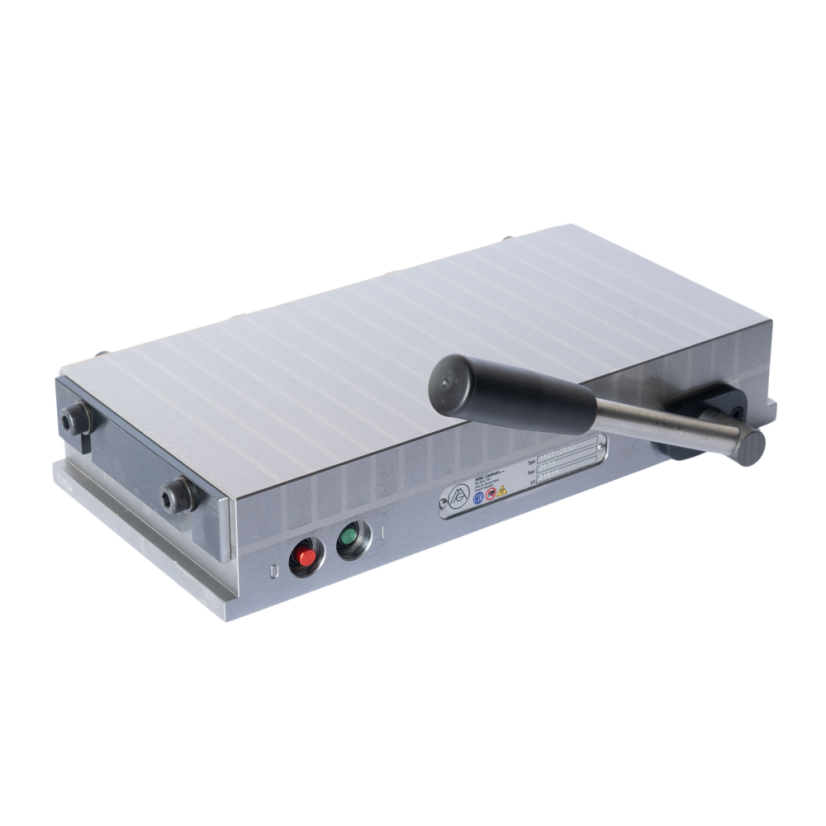

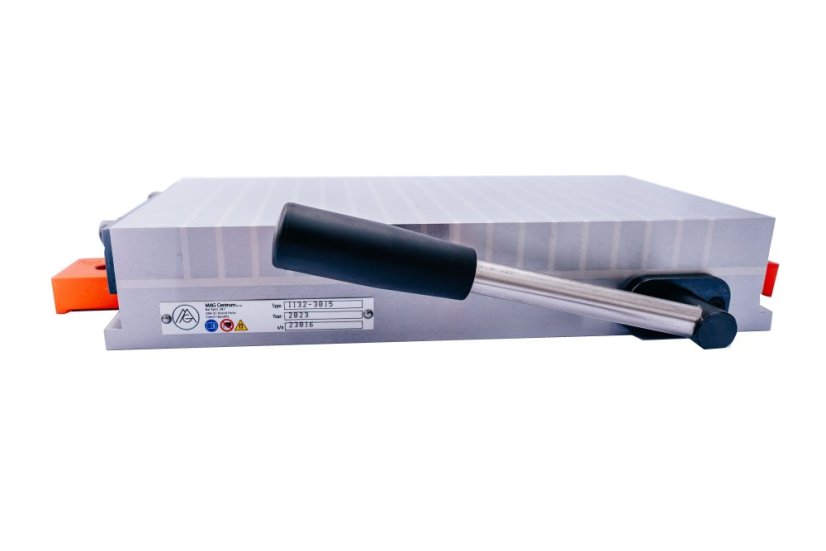

Obdélníková deska s hrubým pólováním - nerez / ocel - Rozměr: 400 mm x 300 mm
Aplikace:
Magnetický upínač je vhodný pro těžké obráběcí operace (např. frézování). Díky nadstandardně vysoké upínací síle je dosahováno vysoké upínací síly i na malých a tvarově složitých obrobcích s neopracovaným povrchem.
Konstrukce:
Permanentní magnetické upínače MAGMill. využívají neodymové magnety s vysokou upínací silou. Aktivace/deaktivace systému je prováděna manuálním přestavením páky o 180°. Přestavení je prováděno standardně přiloženým imbusovým klíčem, na přání může být magnet vybaven permanentní ovládací pákou. Vrchní deska je tvořena kombinací nerezových a ocelových lamel.
Hlavní charakteristiky:
- Nadstandardně vysoká upínací síla
- Dlouhá životnost robustní celokovové desky s nerezovými izolačními póly
- Rovnoměrné rozložení vrchní desky
- Vyvážený magnetický tok
- Redukovaný zbytkový magnetismu na vrchní ploše v deaktivovaném stavu
- Voděodolná konstrukce vrchní desky
- Robustní základová deska, obrobena z jednoho kusu materiálu, stabilní bez vnitřního pnutí.
| Typové číslo |
A mm |
B mm |
G mm |
C* mm |
Typ pólování mm |
Hmotnost Kg |
| 1132-2515 | 250 | 150 | 266 | 56 | 3-12 | 16,5 |
| 1132-3015 | 300 | 150 | 316 | 56 | 3-12 | 19,8 |
| 1132-4020 | 400 | 200 | 416 | 59 | 3-12 | 37,1 |
| 1132-5020 | 500 | 200 | 516 | 59 | 3-12 | 46,3 |
| 1132-4030 | 400 | 300 | 416 | 62 | 3-12 | 58,4 |
Standardně jsou magnety dodávány s ovládacím imbusovým klíčem, ocelový a mosazný boční doraz a originální eloxované hliníkové upínky.
* tolerance výšky magnetických desek (rozměr „C“) je +/- 2 mm.
| Upínací síla | 16 Kg/cm2 |
|---|---|
| Verze | nerez/ocel |
| Pólování | 3 mm - 12 Fe mm |
| Upínací síla | 16 Kg/cm2 |
|---|---|
| Verze | nerez/ocel |
| Pólování | 3 mm - 12 Fe mm |
