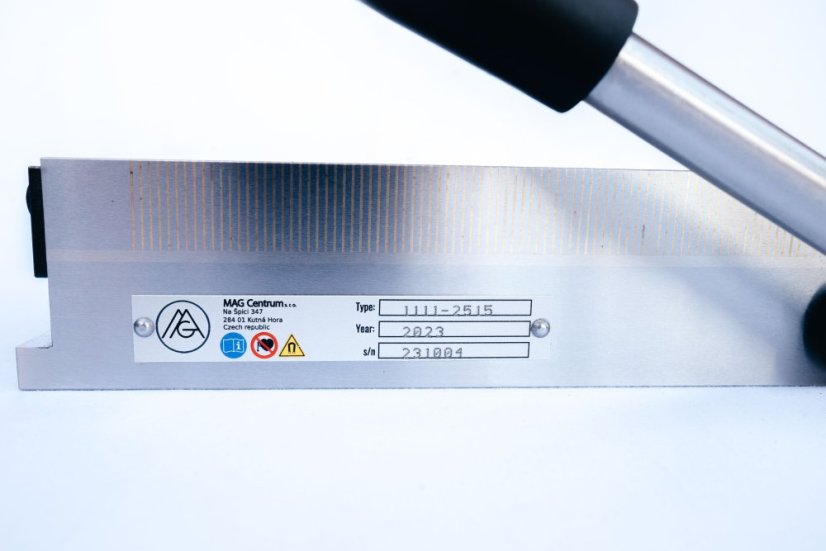

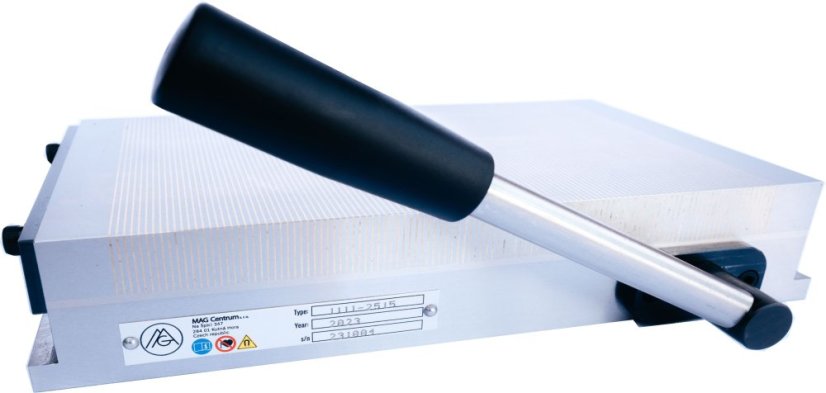

Obdélníková deska s jemným pólováním - mosaz/ocel - Rozměr: 250 mm x 150 mm

Další fotky (3)

Vyrobeno v České republice Různé rozměry

Cena

22 800 Kč bez DPH (27 588 Kč s DPH)

Výrobce

MAG Centrum s.r.o.

Kód produktu

1111-2515

Manuálně ovládaný permanentní magnet pro broušení s jemnými póly. Více

Přidat do oblíbených Přidat do porovnání Doprava a platba

Popis

Aplikace:
Magnetický upínač je vhodný pro lehké obráběcí a dokončovací operace, kde není vyžadována vysoká
upínací síla. Případně pro aplikace, kde je vyžadován nízký magnetický tok. Své uplatnění najde třeba
i při ustavovaní dílců na měřících strojích.

Konstrukce:
Permanentní magnetické upínače MAGGrind. využívají neodymové magnety s vysokou upínací silou.

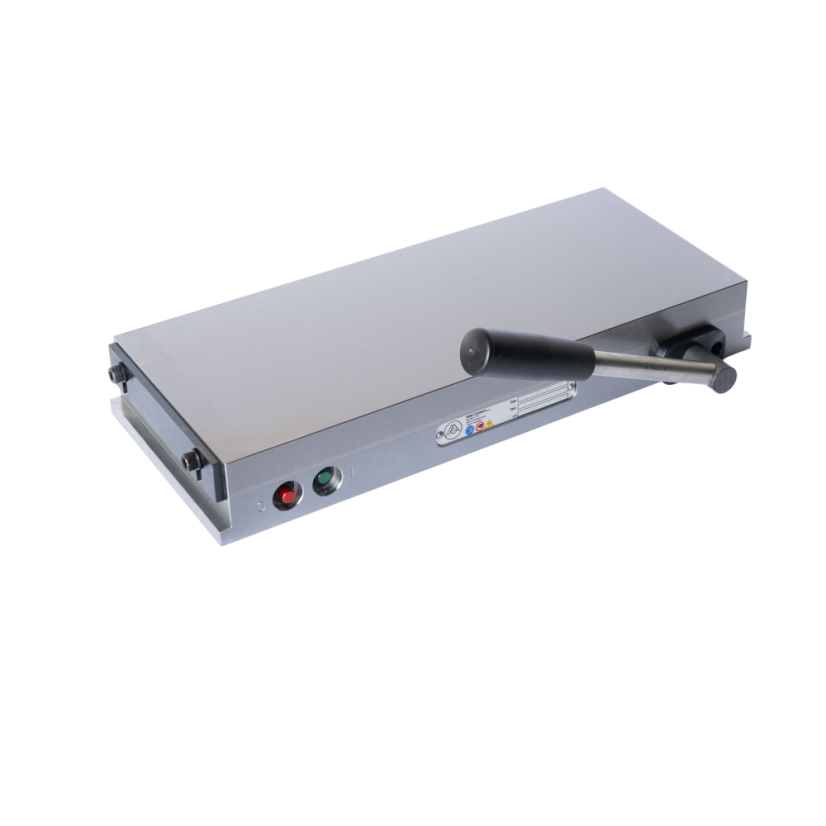

Aktivace/deaktivace systému je prováděna manuálním přestavením páky o 180°. Přestavení je
prováděno standardně přiloženým imbusovým klíčem, na přání může být magnet vybaven
permanentní ovládací pákou. Vrchní deska je tvořena kombinací mosazných a ocelových lamel.

Hlavní charakteristiky:
Dlouhá životnost robustní celokovové desky s mosaznými izolačními póly
Rovnoměrné rozložení vrchní desky
Vyvážený magnetický tok
Redukovaný zbytkový magnetismu na vrchní ploše v deaktivovaném stavu
Voděodolná konstrukce vrchní desky
Robustní základová deska, obrobena z jednoho kusu materiálu, stabilní bez vnitřního pnutí.

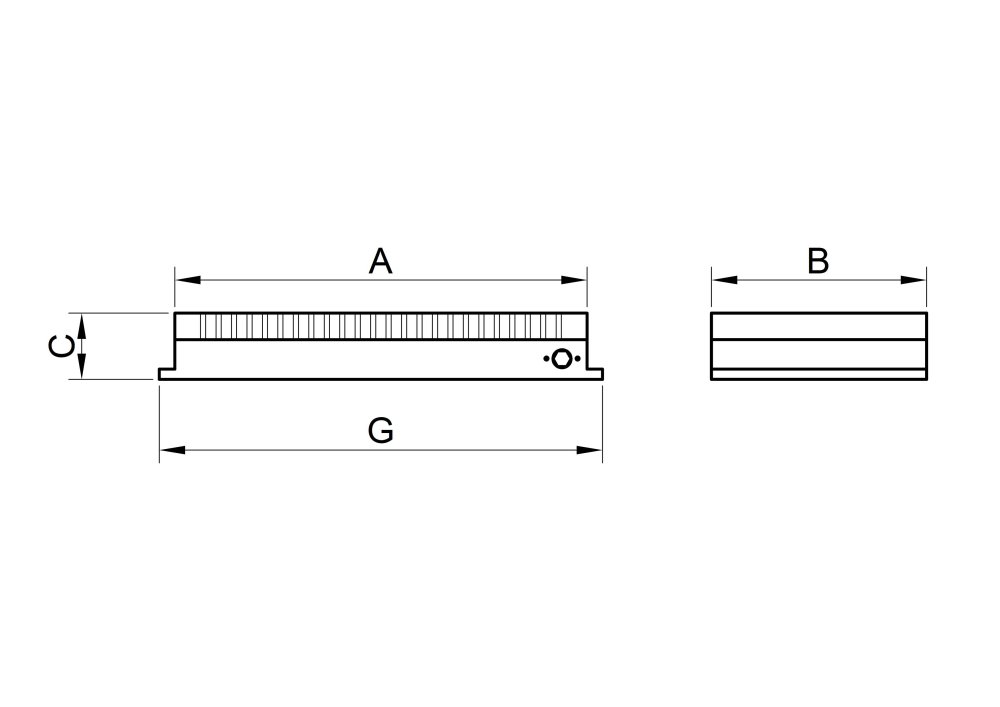

Typové číslo	A mm	B mm	G mm	C* mm	Typ pólování mm	Hmotnost Kg
1111-1407	140	70	156	49	0.5-1.4	3,8
1111-1710	175	100	191	49	0.5-1.4	6,7
1111-2010	200	100	216	49	0.5-1.4	7,7
1111-2510	250	100	266	49	0.5-1.4	9,6
1111-2513	255	130	271	49	0.5-1.4	12,8
1111-1515	150	150	166	51	0.5-1.4	9,0
1111-2515	250	150	266	51	0.5-1.4	15,0
1111-3015	300	150	316	51	0.5-1.4	18,0
1111-3515	350	150	366	51	0.5-1.4	21,0
1111-4015	400	150	416	51	0.5-1.4	24,0
1111-4515	450	150	466	51	0.5-1.4	27,0
1111-3020	300	200	316	51	0.5-1.4	24,0
1111-4020	400	200	416	51	0.5-1.4	32,0
1111-4520	450	200	466	51	0.5-1.4	36,0
1111-5020	500	200	516	51	0.5-1.4	40,0
1111-6020	600	200	616	56	0.5-1.4	52,8
1111-5025	500	250	516	56	0.5-1.4	54,9
1111-5030	500	300	516	56	0.5-1.4	65,9
1111-6030	600	300	616	56	0.5-1.4	79,1

Standardně jsou magnety dodávány s ovládacím imbusovým klíčem, ocelový a mosazný boční doraz a originální eloxované hliníkové upínky.

* tolerance výšky magnetických desek (rozměr „C“) je +/- 2 mm.

Parametry

Upínací síla	11 Kg/cm2
Verze	mosaz/ocel
Pólování	0,5 mm - 1,4 Fe mm
