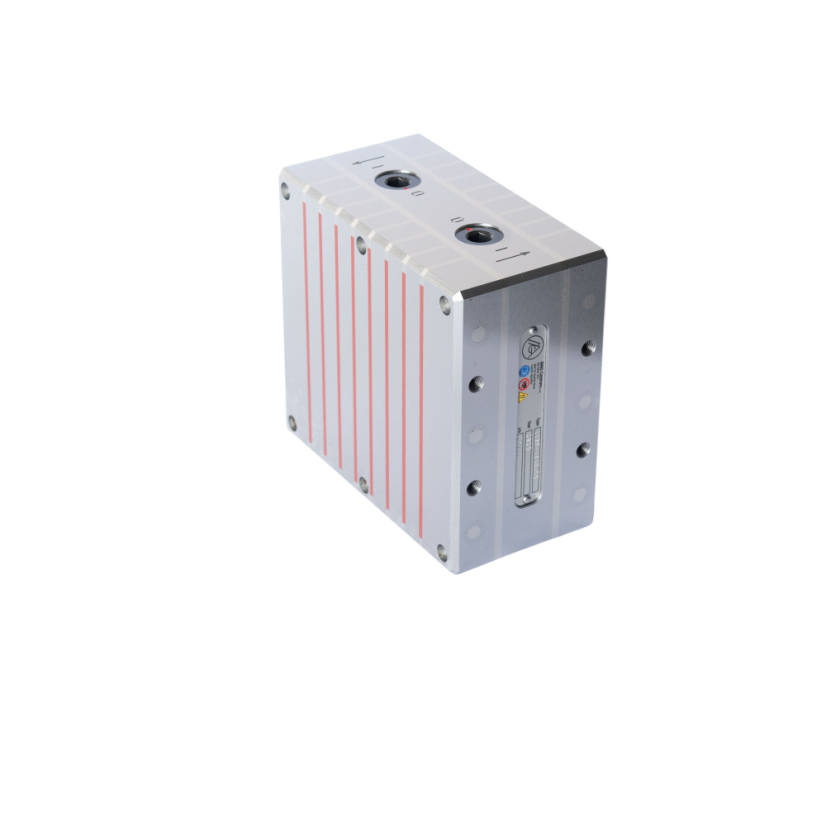

Oboustranný magnetický upínač je vhodný zejména pro upínání tvarově složitých a rozměrných dílců při těžkých obráběcích operacích (např. frézování). Díky nezávislé aktivaci vrchní a spodní strany magnetického modulu je možné snadno a rychle rozmístit několik modulů na pracovní ploše, tak aby byla upínací síla využita efektivně i při upínání členitých obrobků s otvory a vybráními apod.
Permanentní magnetické upínače MAGMill Double Side. využívají neodymové magnety s vysokou upínací silou. Aktivace/deaktivace každé strany magnetického systému je prováděna nezávisle manuálním přestavením páky o 180°. Přestavení je prováděno standardně přiloženým imbusovým klíčem, na přání může být magnet vybaven permanentní ovládací pákou. Vrchní deska je tvořena kombinací ploch vyplněných izolační pryskyřicí s vysokou teplotní a mechanickou odolností a ocelových lamel.
| Typ |
A (mm) |
B (mm) |
C* (mm) |
Pólování (mm) |
Hmotnost |
| 1130-1615.DS | 160 | 150 | 85 | 3-12 | 16 Kg |
* tolerance výšky magnetických desek (rozměr „C“) je +/- 2 mm.
